CH 5 草圖
本章的目的是為設計人員/製圖員提供有關繪圖工具的足夠知識，以創建其設計的基本工程圖。製圖應用程序支持根據ANSI標準起草工程模型。在解釋了起草應用程序的基礎之後，我們將逐步介紹起草一些先前創建的模型的方法。
5.1概述
製圖應用程序旨在允許您直接從3D模型或裝配零件中生成和維護行業標準的工程圖。Drafting應用程序還提供了一套2D繪圖工具，可滿足2D中心設計和佈局要求。通過草繪，可以輕鬆地創建具有正交視圖，剖面圖，導入視圖，輔助視圖，尺寸和其他註釋的工程圖。
繪圖應用程序基於如下圖所示的實體模型創建視圖。
製圖應用程序的一些有用功能包括：
1）選擇第一個視圖後，可以添加其他正交視圖，並通過單擊幾個按鈕將其對齊。
2）每個視圖都直接與實體關聯。 因此，當更改實體時，工程圖將隨視圖和尺寸一起直接更新。
3）草稿註釋（尺寸，標籤和帶引線的符號）直接放置在工程圖上，並在更改實體時自動更新。
5.2創建草稿
1.打開文件Arborpress_rack.prt
2.從NX 12界面中，選擇File→Draft如圖所示，或選擇Application選項卡並選擇Drafting

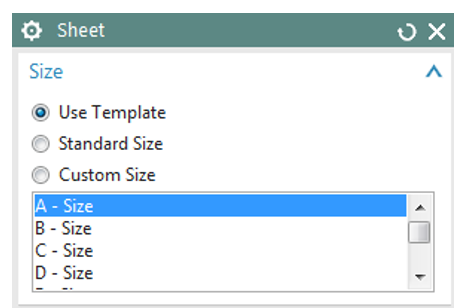

首次打開“繪圖應用程序”時，會彈出一個窗口，要求輸入諸如模板，標準尺寸或自定義尺寸，單位和投影角度。
1.尺寸
尺寸允許選擇圖紙的尺寸。可以創建一些標準模板，有幾種標準尺寸的圖紙可選擇。如果圖紙不適合標準尺寸的圖紙，還可以定義“自定義”尺寸的圖紙。

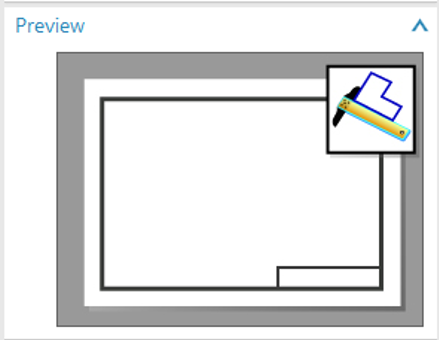

2.預習
這顯示了模板的整體設計。
3.單位
單位遵循父3-D模型的默認單位。如果從“製圖應用程序”開始，則需要在此處選擇單位。
4.投影
可以選擇“第一角度”或“第三角度”投影方法。

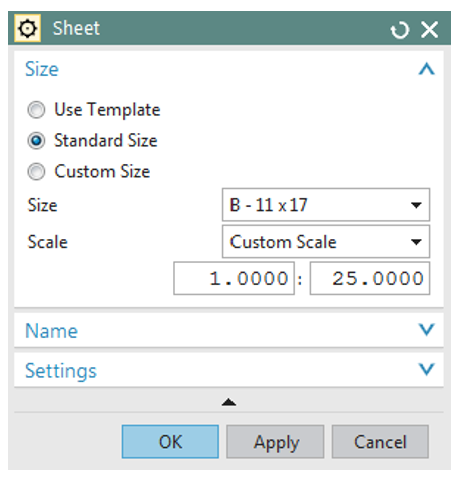

要開始使用“繪圖應用程序”，從創建“標準尺寸”圖紙開始：
1.單擊標準尺寸單選按鈕
2.在尺寸窗口的下拉菜單中，選擇尺寸為11 x 17的圖紙B。
3.使用下拉菜單並在“比例”下選擇“自定義比例”，將比例更改為1:25。
4.點擊確定
將打開“製圖應用程序”，並顯示以下屏幕。首先，先看一下“草稿應用程序界面”。

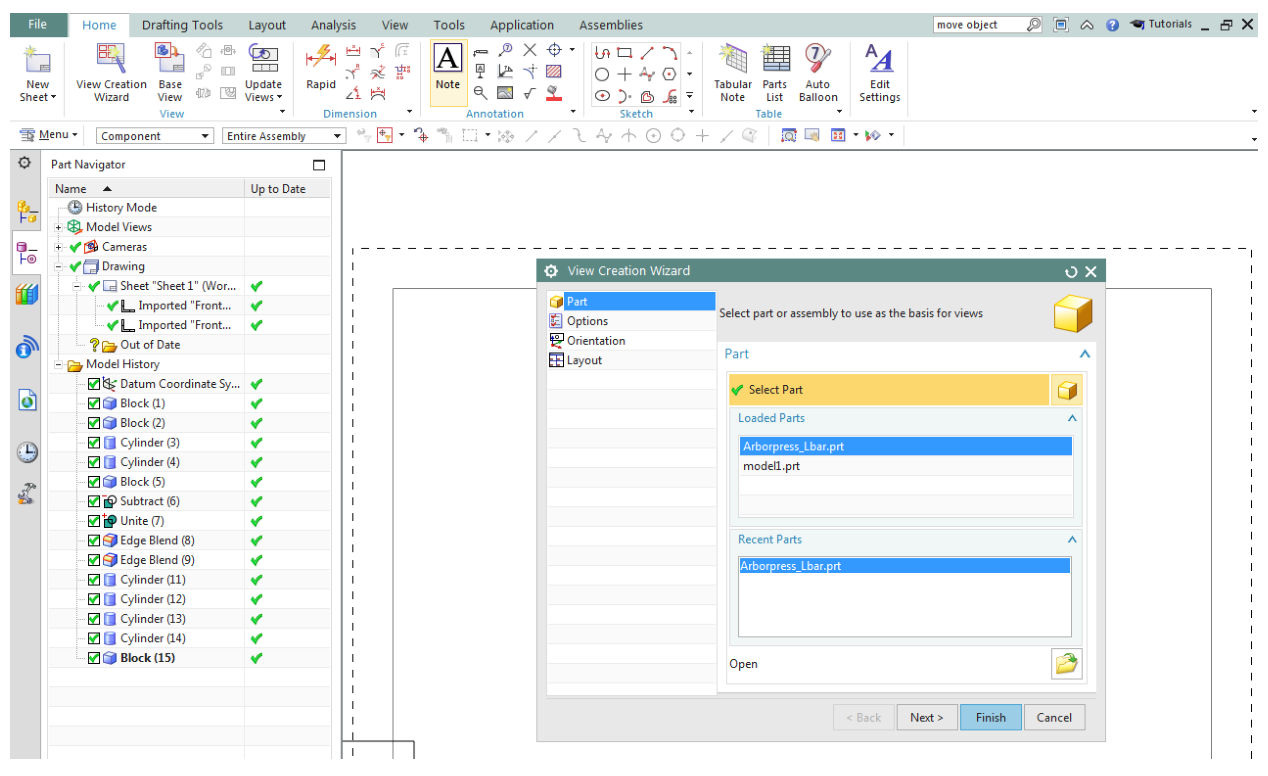

將看到一個彈出對話框，它可以幫助我們選擇零件，視圖和其他選項。
1.更改選項和視圖，然後單擊完成

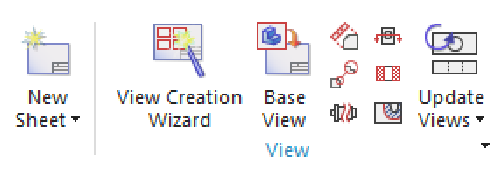

2.選擇插入→視圖→基礎，或在視圖組中單擊基礎視圖

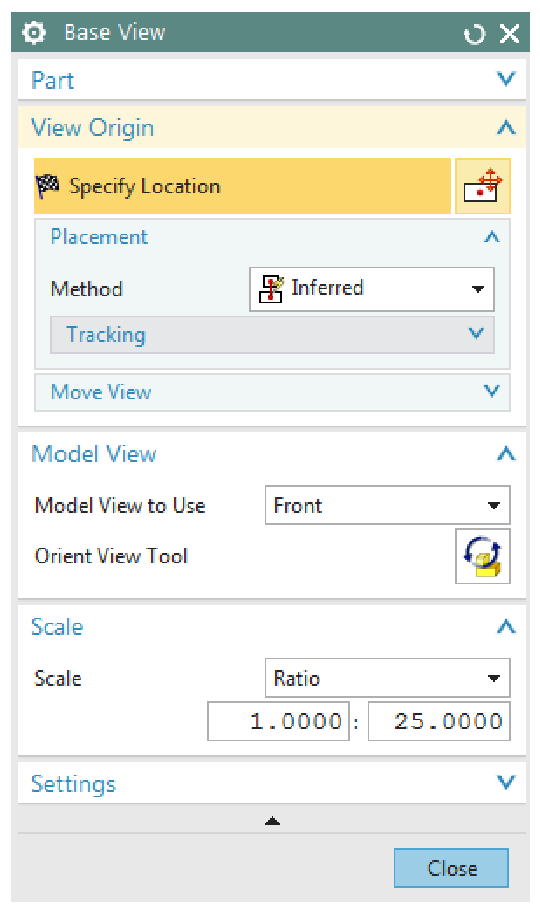

具有“視圖”和“比例”選項的“基本視圖”對話框將隨對象的浮動圖形一起顯示。
3.選擇前面的視圖
在屏幕上找到“前視圖”投影。移動鼠標光標，然後單擊要查看的位置。
設置“前視圖”後，將彈出另一個對話框，要求在“圖紙邊界”內屏幕上的任何位置設置其他視圖。
可以通過在第一個視圖上移動光標來找到不同的視圖。 如果要在關閉此文件或更改為其他命令模式後添加任何正交視圖

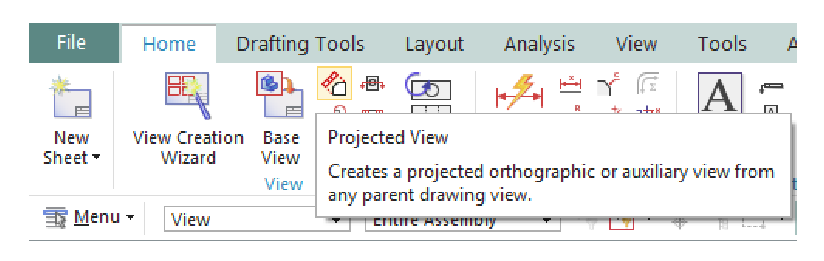

4.選擇插入→視圖→投影視圖或從“視圖”組中選擇“投影視圖”
5.如果已關閉“投影視圖”對話框，則可以通過單擊視圖組中的“投影視圖”圖標來重新打開它
6.移動光標並單擊以獲取其他視圖
7.單擊“投影視圖”對話框上的“關閉”或按鍵盤上的<Esc>鍵以關閉窗口

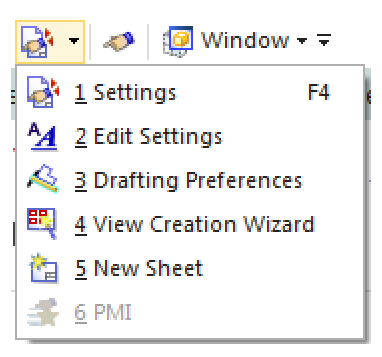

8.選擇菜單→首選項→起草，或單擊快速訪問工具欄中的圖標以找到起草首選項
9.單擊查看選項卡按鈕

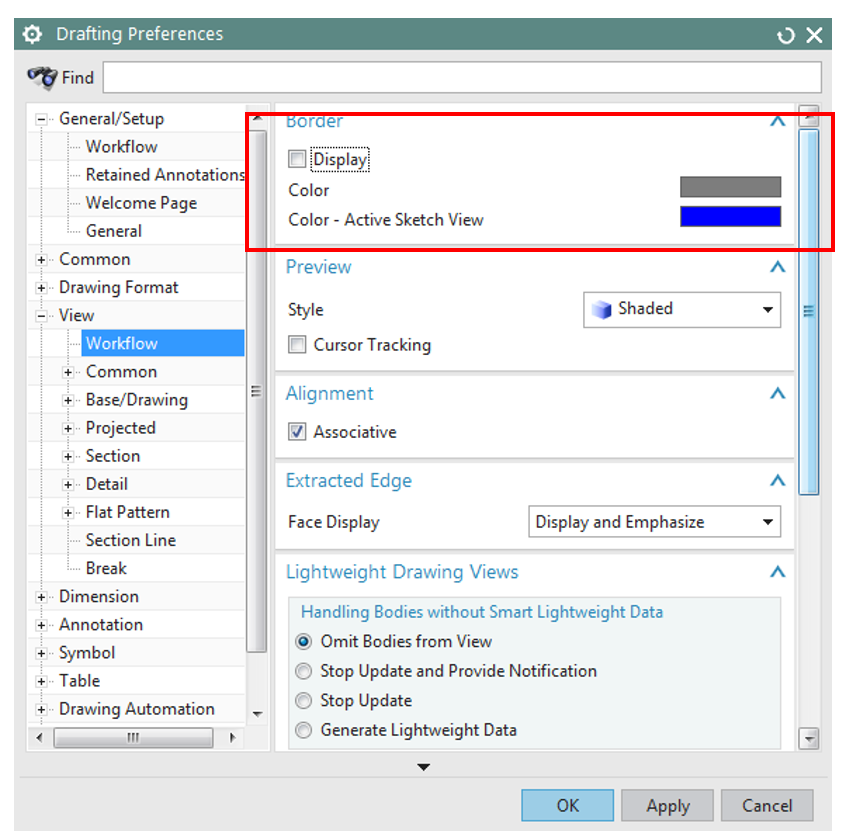

10.取消選中顯示邊框上的刻度線，如下圖所示，然後單擊確定。
還可以在這裡找到許多其他選項，例如小數位數，隱藏線，角度和螺紋。
例如，可以在製圖首選項→中找到隱藏線的選項→視圖→公共→隱藏線
5.3尺寸
現在，我們要為這些視圖創建尺寸。 可以通過以下兩種方式之一插入尺寸：
1.選擇菜單→插入→尺寸
或是

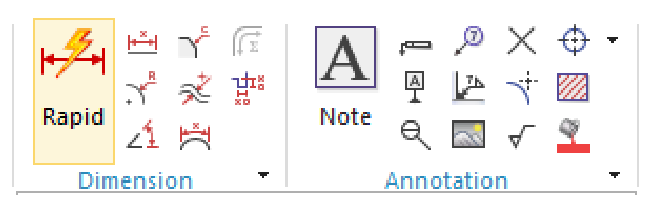

2.單擊尺寸工具欄，如下圖所示

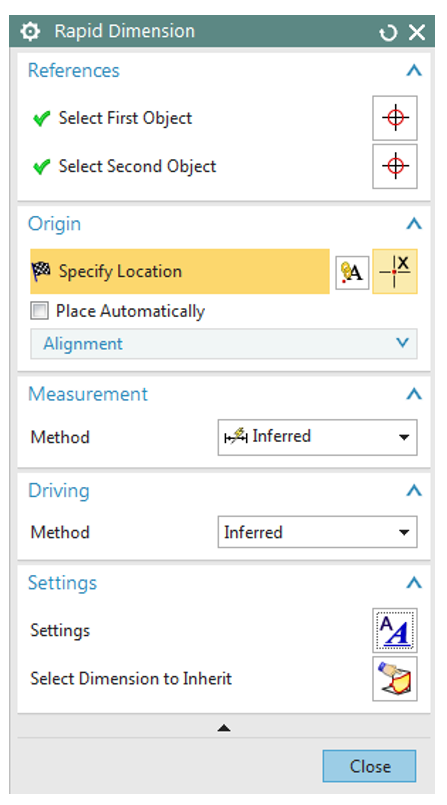

3.單擊“點和邊”，移動鼠標並單擊適當的位置以繪製尺寸
此窗口中的圖標有助於更改尺寸的屬性。
4.單擊設置按鈕

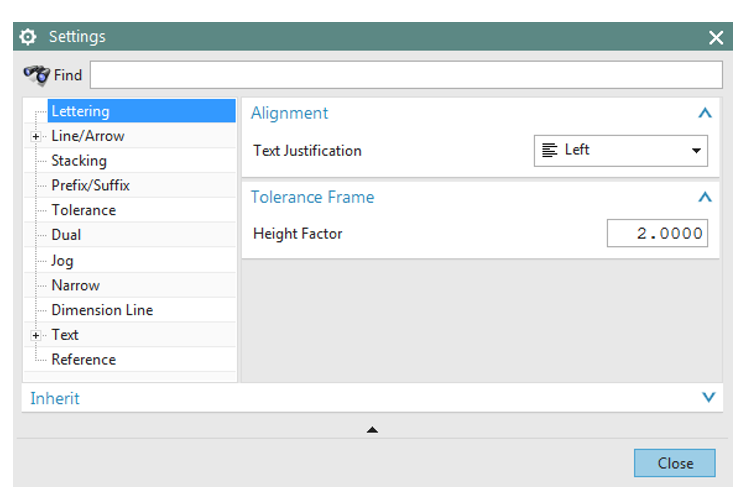

可以在這裡修改尺寸設置。 出現一個對話框，如下所示。
第一個列表用於刻字。 這允許用戶證明並選擇幀大小。
在“線條/箭頭”部分，您可以更改箭頭線的粗細，箭頭，角度格式等。

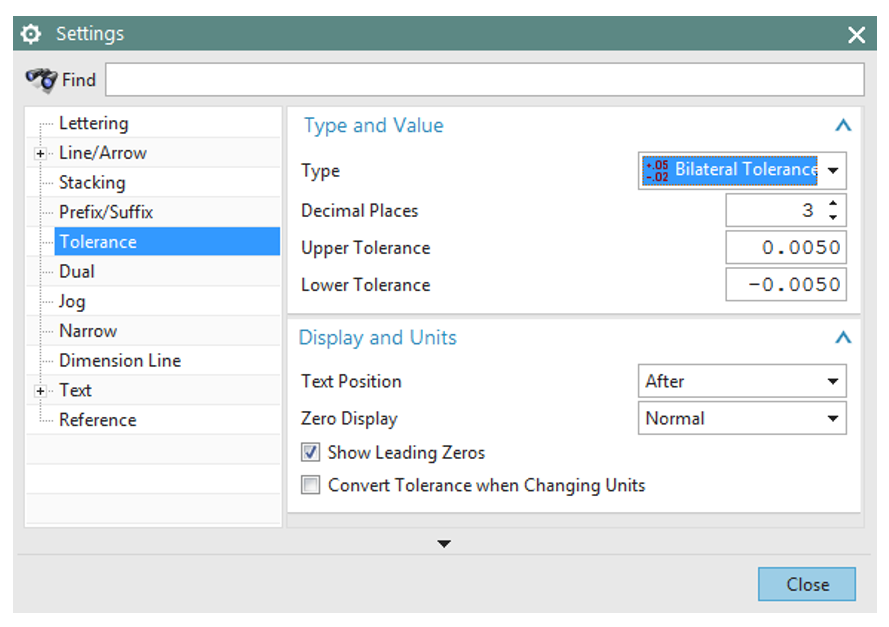

“公差”列表。可以在此處將公差更改為設計值。
亦可以在此處修改顯示類型，數字所需的精度和其他類似選項。

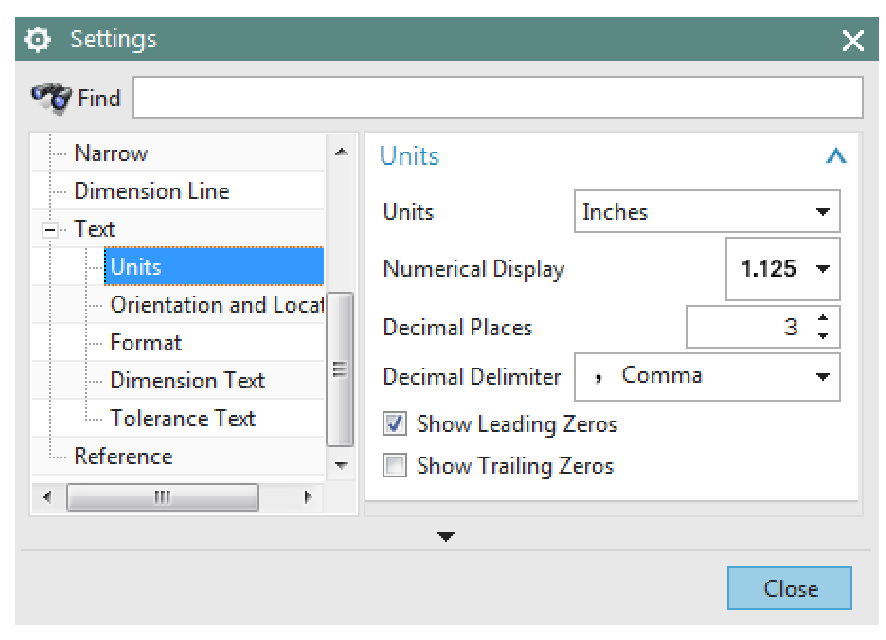

下一個圖標是“文本”選項，可用於編輯單位，文本樣式，字體和其他與文本相關的方面。

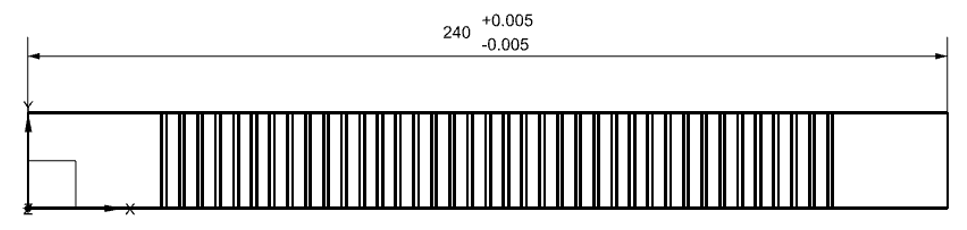

5.在創建的第一個視圖（前視圖）上，單擊機架的左上角，然後單擊右上角
將會出現代表這些點之間距離的尺寸。可以通過在屏幕上移動鼠標來放置尺寸的位置。
6.要將尺寸設置到圖紙上，將尺寸放置在視圖上方，然後單擊鼠標左鍵，即使在創建尺寸後，也可以編輯尺寸的屬性。
7.右鍵單擊剛創建的尺寸，然後選擇“設置”或“編輯顯示”
8.可以在此處修改字體，顏色，樣式和其他更詳細的信息

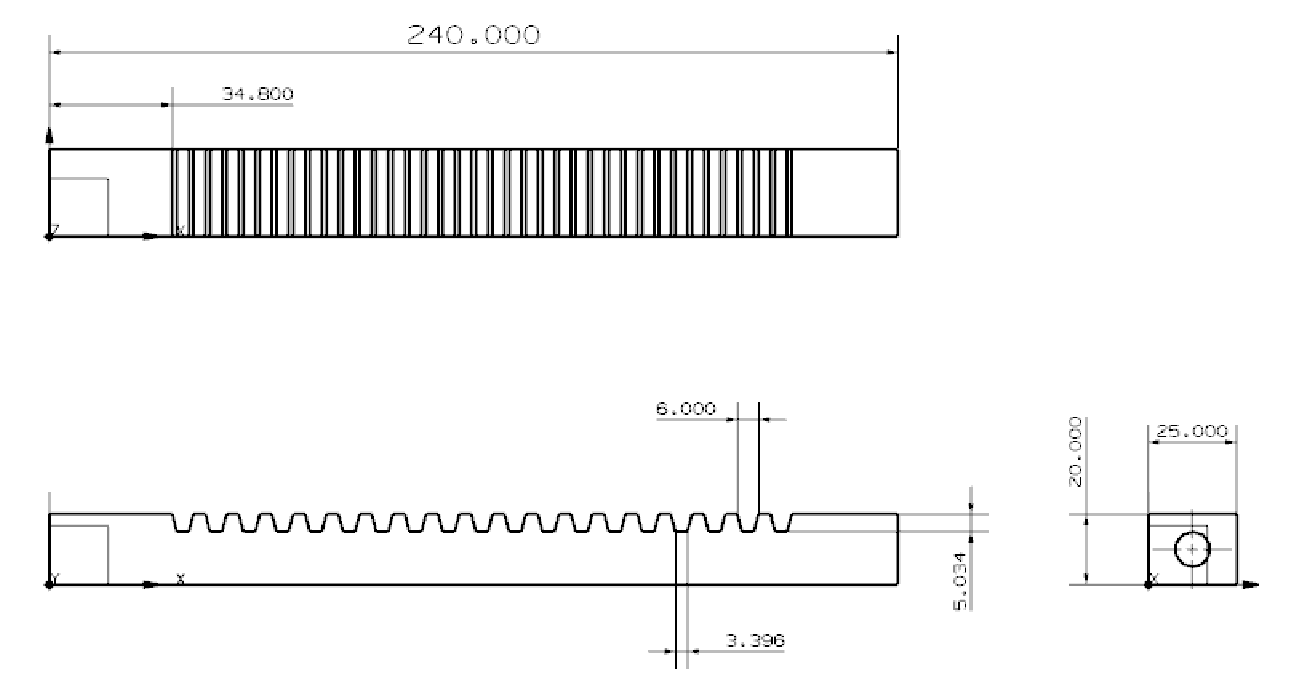

9.為所有其他視圖指定尺寸，如下圖所示
5.4剖面圖
為同一零件創建一個剖面圖，以顯示孔的深度和輪廓。
1.選擇插入→視圖→截面，或從功能區欄中的視圖組中單擊視圖截面圖標

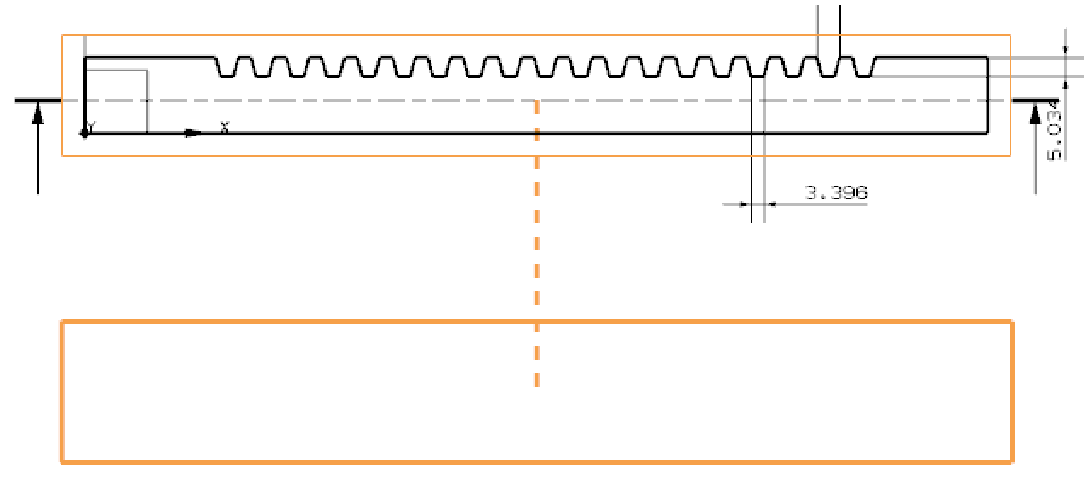

2.單擊基本視圖底部，如圖所示。 這將顯示帶有兩個箭頭標記的幻影線，以表示剖面的方向（橙色虛線，箭頭指向上方）。

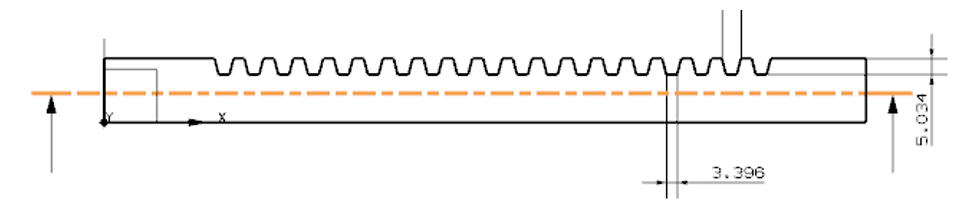

3.單擊視圖中間，如圖所示。 這將確定剖麵線（剖面）的位置
現在，在視圖周圍移動光標以獲取剖面平面的方向。 保持箭頭垂直向上，並將剖面圖拖動到“基本視圖”的底部。

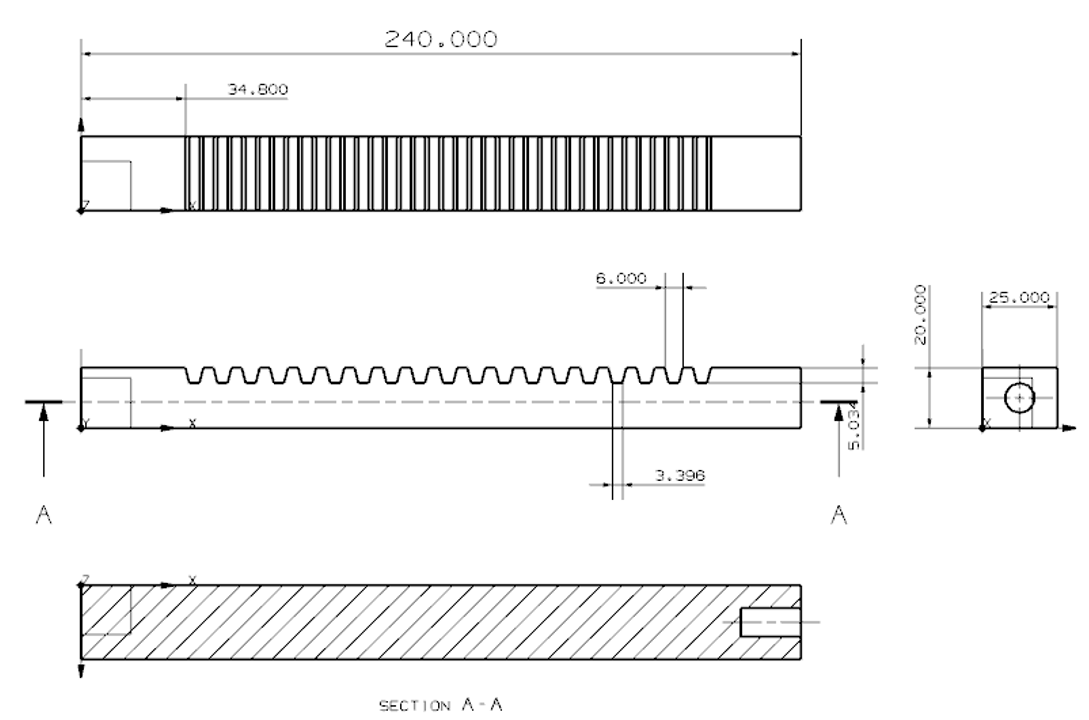

如果有乾擾，請調整尺寸位置。 最終的圖紙頁應如下圖所示。
5.5產品和製造信息
產品和製造信息（PMI）是NX中的重要應用程序之一，它提供用於在3D環境中記錄產品的註釋工具。PMI應用程序包括一個全面的3D註釋環境，允許設計團隊將詳細信息（例如幾何尺寸和公差（GD＆T），表面光潔度，焊接信息，材料規格，註釋，政府安全信息或專有信息等）共享給3D模型。
在下面的示例中，將打開零件文件，在PMI應用程序中的3D模型上創建尺寸和註釋，並學習如何將尺寸和註釋繼承到Drafting應用程序。
1.打開文件Impeller_impeller.prt

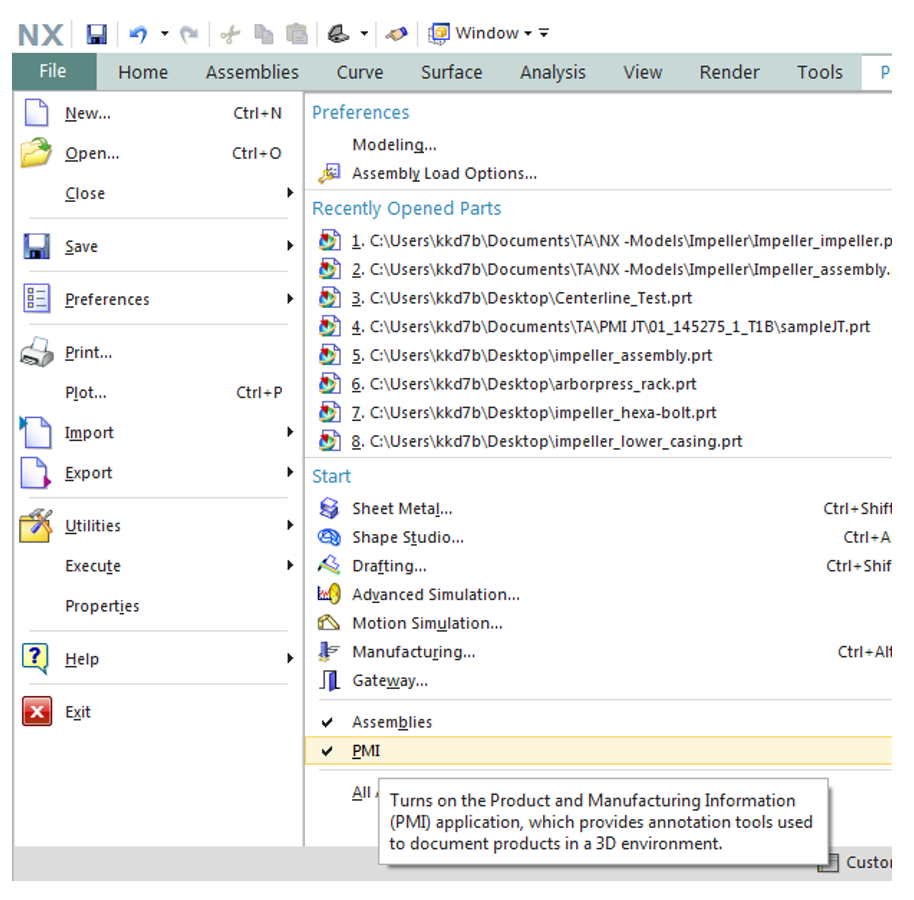

2.從NX 12界面中選擇File→PMI（打開復選標記）
這應該在“工具”和“應用程序”選項卡之間創建一個附加的選項卡PMI。

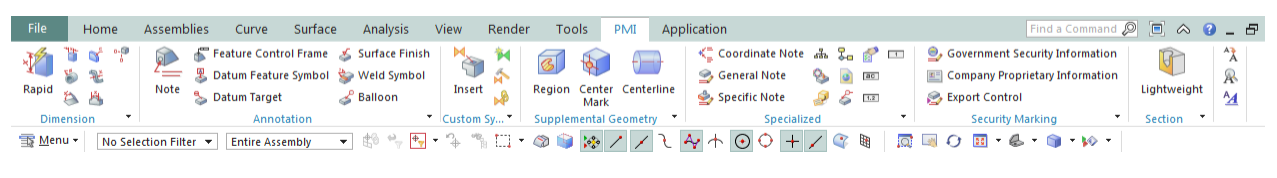

選擇“ PMI”選項卡以進入如下所示的PMI應用程序。
在此模式下，功能區欄將具有“尺寸”，“註釋”，“自定義符號”，“補充幾何”，“特殊”和“安全標記”組。 每個小組都有幾個選項，可以幫助描述建模的3D零件。 例如，“尺寸”組，“表面粗糙度”和“註釋”組中的“標註”的尺寸選項。
3.單擊快速圖標
4.選擇葉輪的端面作為第一對象和第二對象，以插入線性尺寸或單擊“線性”圖標執行相同的任務
5.單擊“尺寸”組中的“徑向”圖標
，以在葉輪上插入孔和曲面的尺寸
6.單擊補充幾何組中的中心線圖標，然後選擇葉輪的內表面以插入零件的中心線。
7.單擊“註釋”組中的“註釋”圖標以提供任何註釋，或單擊“表面粗糙度”圖標，選擇對象，文本位置和引出線以插入特定的表面粗糙度詳細信息（如果需要）

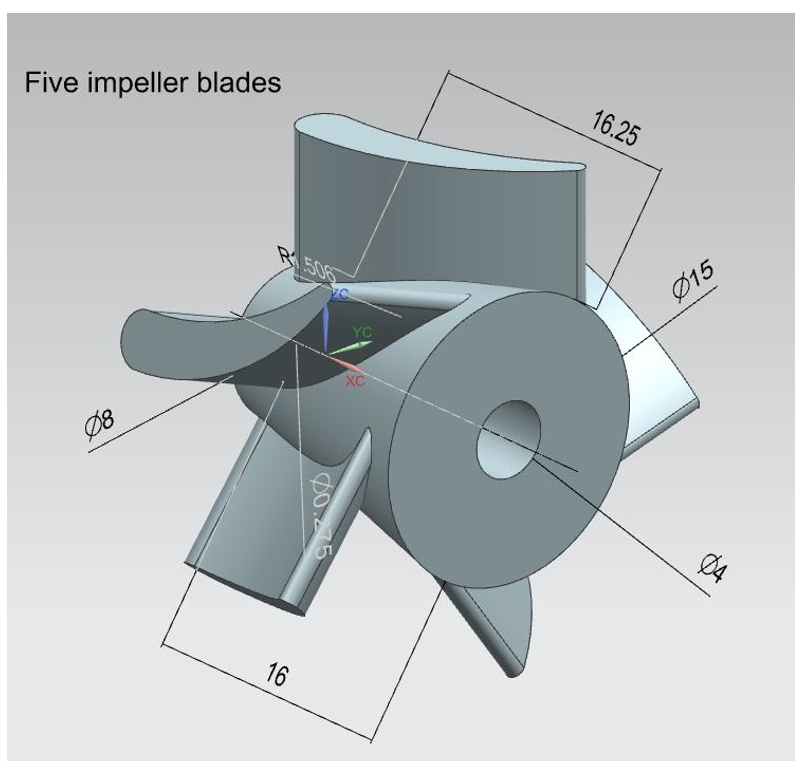

PMI尺寸確定後，葉輪的Trimetric視圖將如下所示。
8.保存文件，選擇“應用程序”選項卡，然後單擊功能區欄中的“繪圖”圖標
9.按照上一節中介紹的類似步驟為3D零件創建工程圖圖紙
在創建圖紙的過程中，在“視圖創建嚮導”中，選擇“繼承PMI”選項，然後選擇“與圖形對齊（整個零件）”，然後選中“將PMI繼承到圖形”選項。這將繼承3D模型的尺寸，並顯示在圖紙上，
5.6例子
1.打開模型Impeller_hexa-bolt.prt
2.選擇文件→起草或在應用程序選項卡中選擇起草
3.在圖紙窗口中，選擇圖紙E-34 X 44並將比例值更改為8.0：1.0
4.點擊確定
5.選擇插入→視圖→基本視圖或單擊基本視圖圖標
6.通過重複上一個示例中說明的相同步驟添加前視圖
7.添加正交視圖，包括右視圖和頂視圖
8.選擇首選項→起草
9.取消選中視圖選項卡下顯示邊框旁邊的框
屏幕將具有以下三個視圖。
為了可視化隱藏線，
1.選擇首選項→起草→查看
或者
2.選擇視圖，單擊鼠標右鍵，然後選擇“設置”，如下所示
將彈出一個窗口，其中包含與視圖有關的各種選項。
3.單擊隱藏線選項卡
4.如下所示，將“進程隱藏線”更改為“虛線”，然後單擊“確定”。
可以看到如下圖所示的隱藏線。
現在，我們將繼續進行尺寸標註。
1.選擇插入→尺寸→線性或單擊“尺寸”組中的“線性尺寸”圖標
2.給出以下所有距離的垂直尺寸(對於線程，我們將使用引導線)。
3.單擊工具欄中顯示的註釋圖標
4.在打開的註釋窗口中，輸入以下文本。可以在符號選項卡上找到Ø和度數符
右手Ø0.20 x 1.5螺距0.05，角度600➢在側視圖中單擊螺紋軸，按住鼠標並將“引線”線拖動到視圖旁邊。 放開鼠標，然後再次單擊以放置文本。
5.關閉註釋編輯器
由於刻字的高度很小，因此我們將擴大字符大小以及箭頭大小。
1..右鍵單擊Lead並選擇Settings
2.單擊刻字選項卡
3.在文本參數部分，增加高度以使引線清晰易讀
4.單擊“行/箭頭”選項卡
5.在格式部分，增加引線的長度
現在，我們將添加其他尺寸和視圖。
1.選擇插入→尺寸→徑向或在尺寸組中單擊徑向尺寸
2.在頂視圖中單擊螺栓的圓以給出直徑尺寸
3.單擊插入→視圖→基本視圖，然後單擊基本視圖
4.選擇等軸測視圖並將其放置在屏幕上的某個位置
最終圖如下所示。 記得保存。
5.7練習
